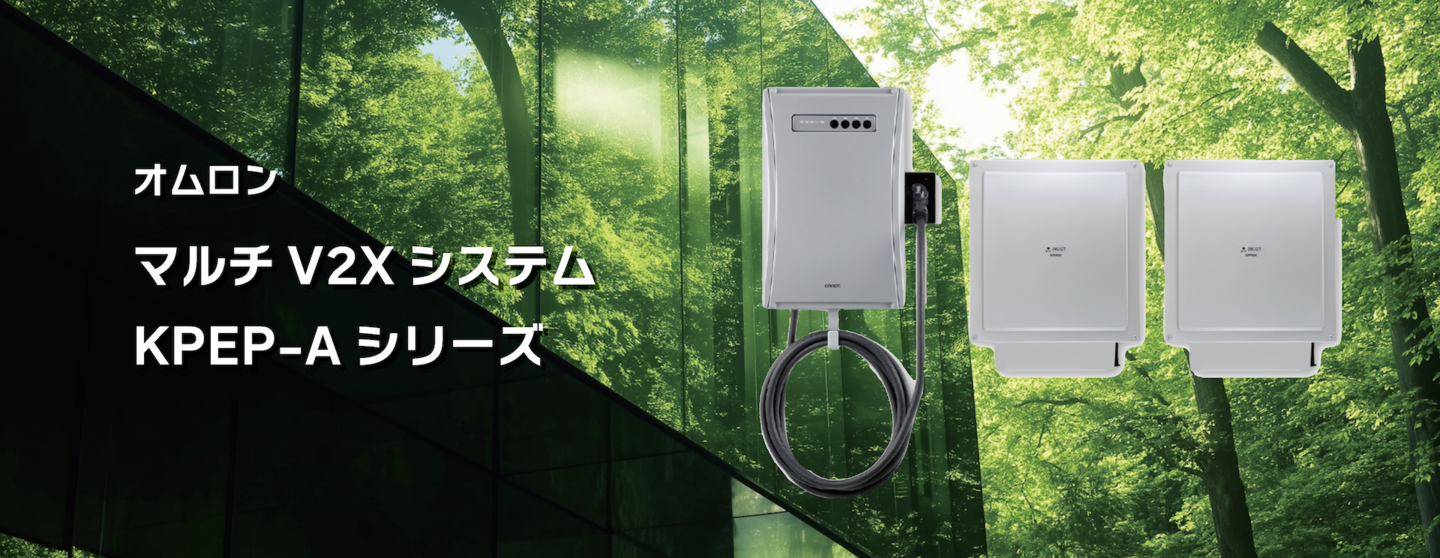

オムロンの新製品！次世代マルチV2Xシステムのご紹介
EV・PHEVの充電も、住宅への電力供給もこれ一台！EVユニットとパワーコンディショナを分けて設置できるので、省スペース設計でスッキリ導入可能！
ニチコンのトライブリッド蓄電システムは、太陽光発電・蓄電池・電気自動車を連携させた次世代のエネルギーシステムです。
太陽光発電でつくった電気を蓄電池に蓄え、余剰電力は電気自動車へ充電可能。さらに、電気自動車は蓄電池の代わりとしても機能し、災害時には非常用電源としても活用できます。
スタンド取り付け
パワーコンディショナは別の壁面に設置可

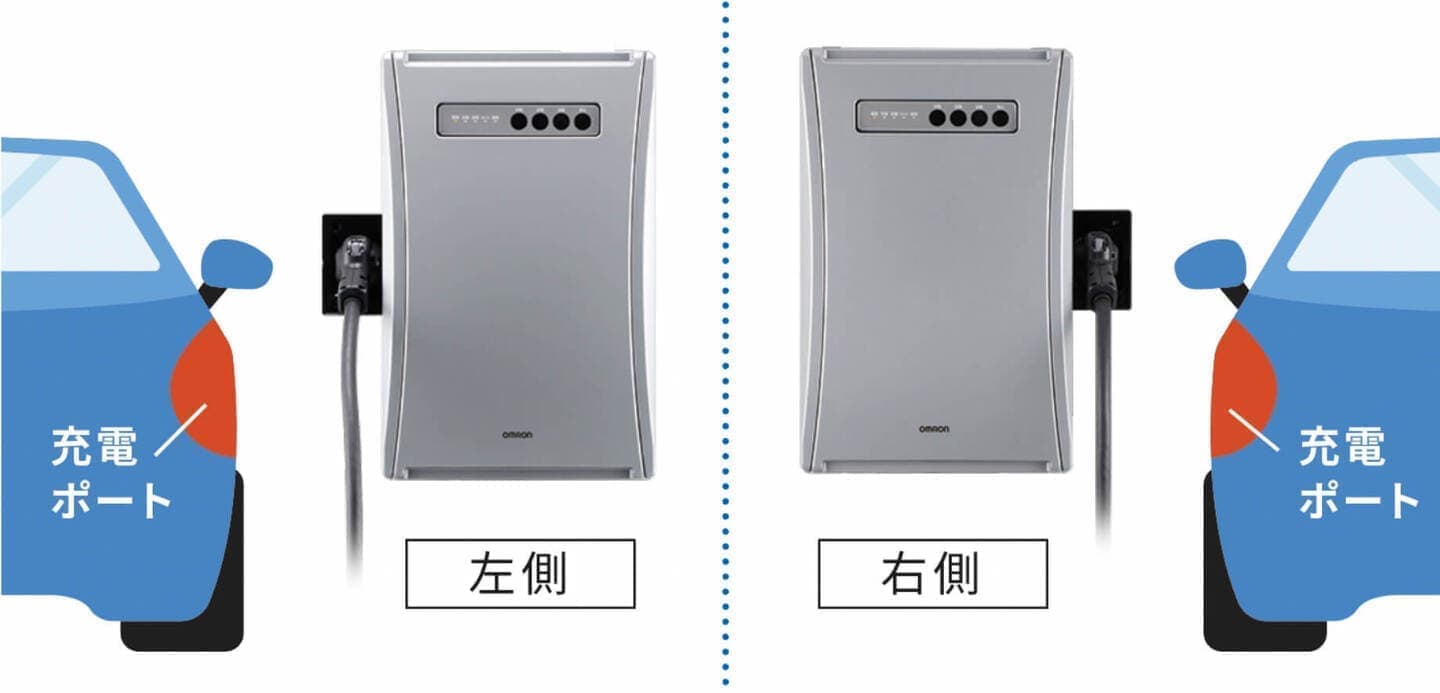

充放電コネクタの取り付け位置を選択可能

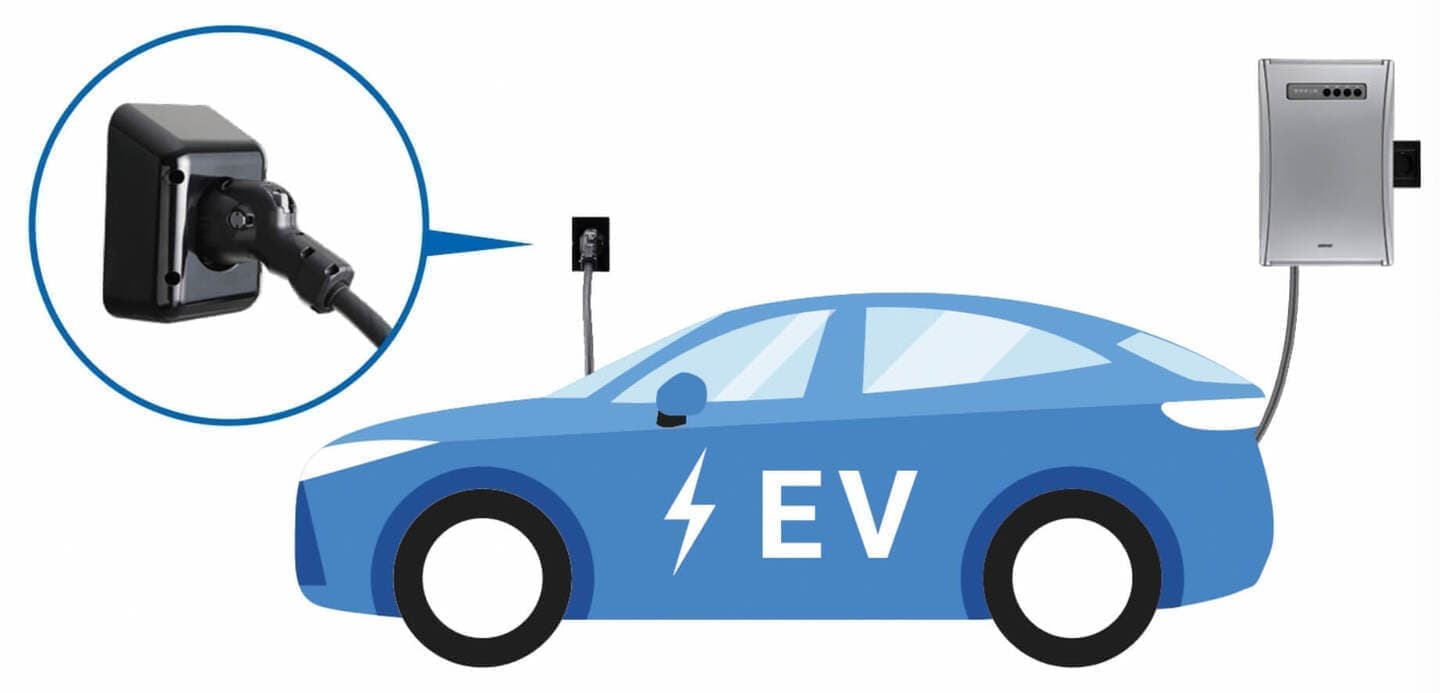

充放電コネクタのみを離れた位置に取り付け可能
マルチV2Xシステムの対応車種については、導入前に購入予定のEVとの連携可否や諸条件を、オムロンまたはディーラーへご確認ください。設置に関する不明点は、ライズコーポレーションまでお問い合わせください。

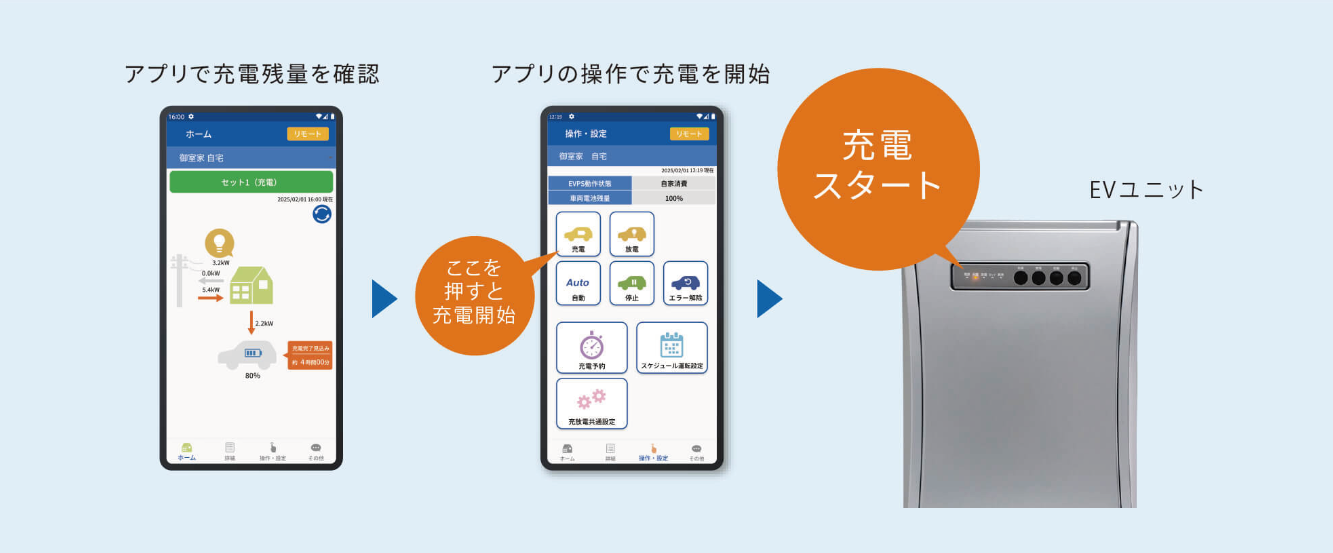

スマートフォンでスケジュールを設定すると、電気自動車の充電残量、家電の消費電力、太陽光の発電量に応じて、充放電が自動制御されます。さらに、ご自宅のゲートウェイからも設定の変更が可能です。また、EVユニットでは、スケジュール運転と手動での充電・放電の切り替えが行えます。

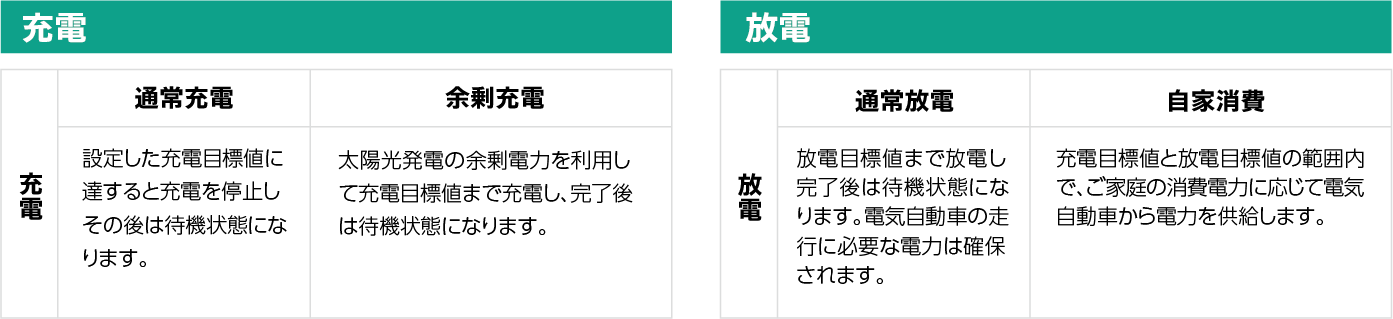

充電・放電の設定オプション
マルチV2Xシステムなら、停電時でも200Vの家電が使用可能です。200Vを必要とする家電には、エアコン、IH調理機、エコキュートなどがあり、日常生活に欠かせません。これらに加え、テレビや冷蔵庫、家の照明、スマートフォンの充電なども問題なく使用できます。
停電時、暗闇の中で電源を切り替えるのは大変です。オムロンのマルチV2Xシステムなら、分電盤に自動切替機能が備わっているため、複雑な操作は不要。電気が供給され＊1、停電復旧時も自動で通常運転に戻ります。さらに、停電時の充電量調整も自動で行われるため、操作の手間がありません。
※一部の車種では、マルチV2Xシステムの起動用電源確保のために接続操作が必要になる場合があります。
マルチV2Xシステムには、一般タイプと重塩害対応タイプの2種類があり、設置環境に応じてお選びいただけます。
ただし、どちらのタイプも海水のしぶきが直接かかる場所には設置できません。
また、直射日光が当たらず、揮発性・可燃性・腐食性のある煙やガスにさらされない環境での設置が必要です。
高い保護構造により、積雪地域（動作温度範囲：-20℃～50℃）でも使用可能です。
なお、設置場所によっては標準のメーカー保証が適用されない場合があるため、ライズコーポレーションではメーカーに確認のうえ、適切な設置場所をご提案いたします。
表示ユニットの発売開始
マルチ蓄電プラットフォームおよびマルチV2Xシステム対応の表示ユニットを販売開始

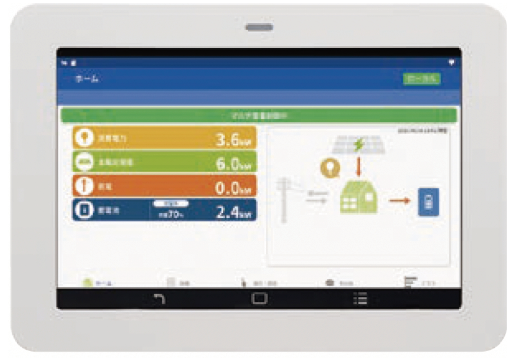

V2Xシステム表示ユニット
オプション 表示ユニット
パソコンやスマートフォンが使用できない場合でも、専用表示機を利用して発電量や充電量の確認や設定変更が可能です。
主な機能
- タッチパネルによる直感的な操作
- 太陽光発電および蓄電池の状態をリアルタイム表示
- 過去の発電・蓄電実績をグラフ化（24時間 / 2週間分）
| 品名 | 表示ユニット |
| 形式 | KP-GWAP-D |
| 画面 | 7インチカラー TFT液晶ディスプレイ |
| 表示色 | 65536色 |
| 解像度 | WSVGA(1024×600) |
| 通信方式 （無線LAN） |
2.4GHz無線（IEEE802.11 b/g 準拠） |
| 設置方法 | 卓上設置 / 壁面設置 |
| 定格入力電圧 | DC5V（専用ACアダプタを使用） |
| 最大消費電力 | 7W（14VA）以下 |
| 使用温度範囲 | 0～+40℃（結露及び氷結なきこと） |
| 使用湿度範囲 | 25～85%RH（結露および氷結なきこと） |
| 外見寸法 | 幅190mm×高さ134mm×奥行24mm |
| 質量 | 約370g(本体のみ) |
専用スマートフォンアプリ
スマートフォンを使用して、太陽光発電や蓄電池の状態をリアルタイムで確認できるほか、蓄電池の設定変更や実績データのグラフ表示も可能です。
※スマートフォンアプリを利用する際は、ゲートウェイのソフトウェアがVer2.7以上であることをご確認ください。バージョンが異なる場合は、販売店でのアップデートが必要です。
- リアルタイムで状況を把握
- タッチ操作で簡単に設定変更
- グラフで電力の変動を視覚的に確認

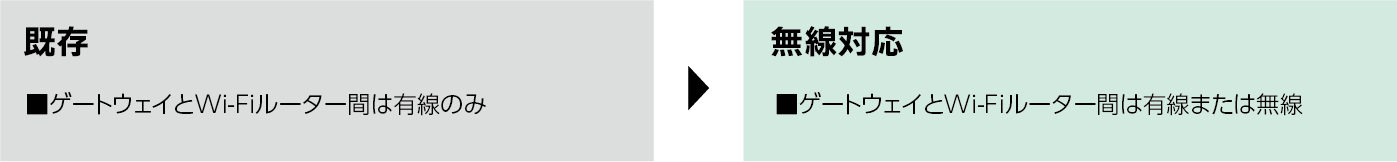

ゲートウェイの無線対応
ゲートウェイの無線化により設置場所の自由度が向上し、施工性が向上。
※ただし、対応バージョンによる制約あり
■ Ver2.7で表示ユニットおよびスマートフォンアプリに対応。
Ver2.6以降のバージョンはアップデートにより利用可能。
■ Ver3.1で無線機能に対応。
ただし、Ver2.*からVer3.1へのバージョンアップは不可。
| ゲートウェイの対応バージョン | 表示ユニット対応 | スマートフォンアプリ対応 | 無線対応 |
| Ver2.6以降 | △ | △ | × |
| Ver2.7 | 〇 | 〇 | × |
| Ver3.1 | 〇 | 〇 | 〇 |
モニタリング機能について
| スマートフォンアプリ 遠隔モニタリングサービス 登録あり |
スマートフォンアプリ 遠隔モニタリングサービス 登録なし |
表示ユニット | |
| ホーム画面 / 詳細画面 ・現在地のリアルタイム表示 | 〇 | 〇 | 〇 |
| 蓄電池設定 動作状態 蓄電池設定 蓄電池診断設定 | 〇 | 〇 | 〇 |
| イベント通知 | 〇 | × | × |
| 現在発生中の エラー表示 | 〇 | 〇 | 〇 |
| グラフ表示（過去24時間（時単位） / 過去2週間（日単位）） エラー表示 | × | × | 〇 |
| 遠隔モニタリングサービス （過去の実績データ表示等） | 〇 | × | × |

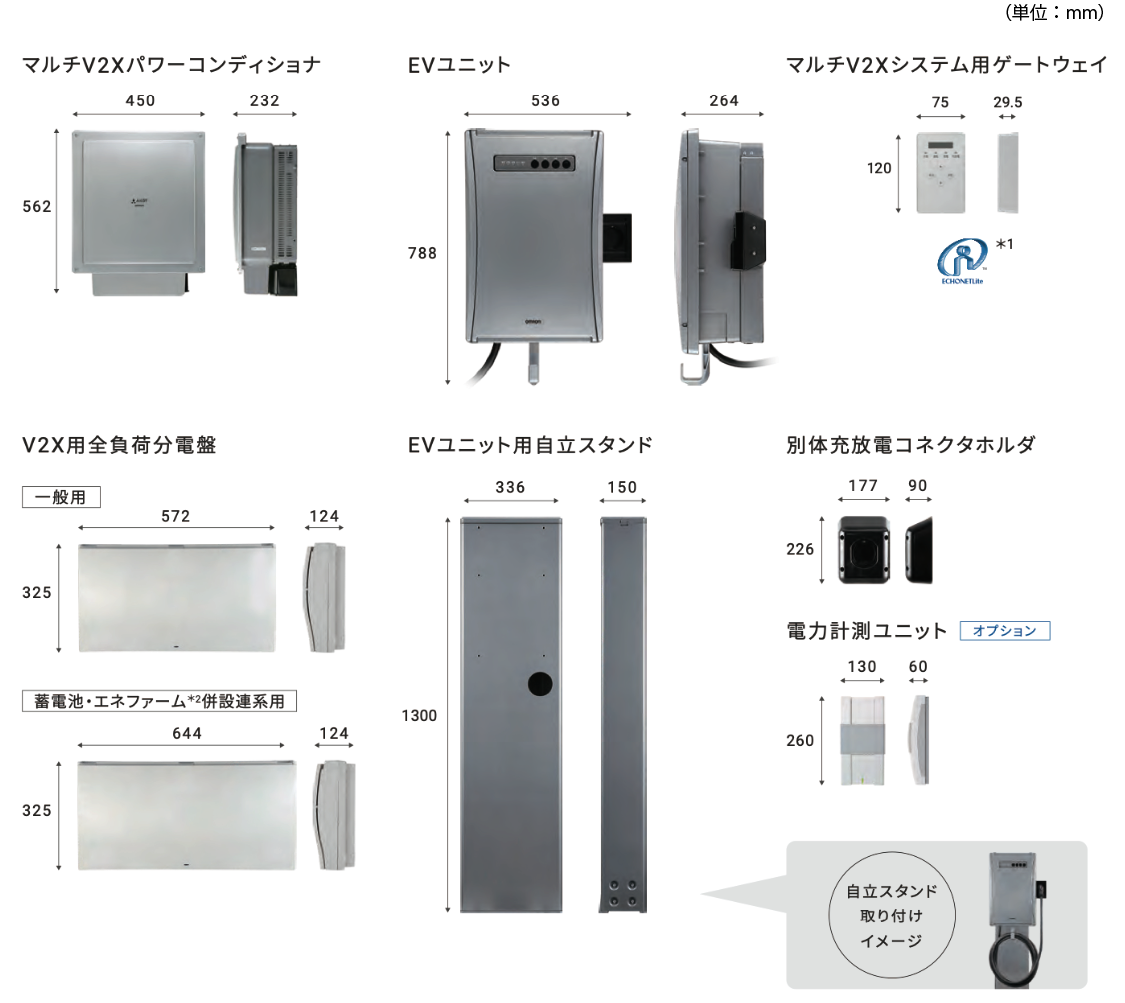

製品仕様
| 形式 | KPEP-A | KPEP-A-S | |
| タイプ | 一般タイプ | 重塩害対応タイプ | |
| 交流出力 | 定格容量 | 5.9kW（力率0.95） | |
| 定格電圧 | AC202V（AC101V、2相） | ||
| 定格周波数 | 50Hz/60Hz | ||
| 絶縁方式 | 非絶縁トランスレス方式 | ||
| 電気方式 | 連系運転時 | 単相2線式（単相3線式配電線に接続） | |
| 自立運転時 | 単相3線式 | ||
| 自立運転時の定格出力 | 6kVA（片相3kVA） | ||
| 自立運転時の定格電圧 | AC202V/101V | ||
| 自立運転時の定格周波数 | 50Hz/60Hz | ||
| 設置環境 | 海岸および汽水域から500mを超える屋外設置 | 屋外設置＊1 | |
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと、直射日光が当たらないこと） | ||
| 使用周囲湿度 | 25～95％RH（ただし結露および氷結なきこと） | ||
| 外形寸法（横×高さ×奥行き） | 450mm×562mm×232mm（ケーブルボックスを含む） | ||
| 質量 | 本体：約21kg、ケーブルボックス：約1kg、取付けベース板：約2.5kg | ||
| 冷却方式 | 自然空冷 | ||
| ケース材質 | 本体：金属ケース、ケーブルボックス本体：金属、ケーブルボックスカバー：樹脂 | ||
| ケース外装色 | フロント：シルバー、サイド／リア：ダークグレー、ケーブルボックス：ダークグレー | ||
| 取付け方式•方法 | 壁掛け・ネジ止め | ||
| 保護構造 | P55 | IP66 | |
※1.直接波しぶきがあたる場所に設置しないでください。
※高圧受電の商業設備等でも使用いただけます。
| 形式 | KP-DDV | |
| タイプ | 一般タイプ・重塩害対応タイプ共用 | |
| 表示機能 | LED5個（電源：黄、充電：橙、放電：緑、ロック：黄、異常：赤） | |
| 操作機能 | 操作ボタン4個（充電、放電、自動、停止） | |
| 充放電コネクタ付ケーブル長 | 7.5m | |
| 直流入出力 （EV/PHEV） |
入力電圧範囲 | 150～450V |
| 入出力数 | 1 | |
| 最大充放電電流 | 25A | |
| 連系運転時入出力電力 | 5.9kW（交流側） | |
| 自立運転時入出力電力 | 6.0kVA(交流側) | |
| 絶縁方式 | 高周波絶縁方式 | |
| 設置環境 | 屋外設置※1 | |
| 使用周囲温度 | -20～50℃（ただし結露および氷結なきこと）※2 | |
| 使用周囲湿度 | -25～95％RH（ただし結露および氷結なきこと） | |
| 外形寸法（横×高さ×奥行き） | 536mm×788mm×264mm（ケーブルホルダ、充放電コネクタホルダを含む） 430mm×660mm×264mm（ケーブルホルダ、充放電コネクタホルダを除く） |
|
| 質量 | 本体：約25kg、取付けベース板（取付けベース板天面カバー・底面カバー含む）：約4.2kg、 正面ネジカバー：約0.3kg、充放電コネクタ付ケーブル（7.5m）：約5.1kg、ケーブルホルダ：約0.3kg、 充放電コネクタホルダ：約0.8kg、配線部カバー：約0.3kg |
|
| 冷却方式 | 自然空冷 | |
| 材質 | ケース本体：アルミ、ケーブルホルダ：アルミ、充放電コネクタホルダ：樹脂とスチール | |
| ケース外装色 | フロント：シルバー、サイド／リア：シルバー | |
| 取付け方式•方法 | 壁掛け／自立架台・ネジ止め | |
| 保護構造 | 本体：IP66 充放電コネクタ付ケーブル：IP56 |
|
※1. 直接波しぶきがあたる場所に設置しないでください。
※2. 周囲環境が高温時、直射日光の状況によっては、充放電電力量が抑制されることがあります。
| 形式 | KP-GWEP-A |
| 接続台数 | マルチV2Xパワーコンディショナ1台 |
| 通信方式 | 無線LAN（2.4/5 GHz、IEEE802.11b/g/n/a）、有線LAN（100Base -TX） |
| 表示部 | モノクロLCD（16文字×2行） |
| 操作方法 | 操作スイッチ4個、リセットスイッチまたは遠隔モニタリングサービス使用 |
| 外部インターフェイス | LANポート、USBコネクタ（TypeA）32GBまでのUSB2.0準拠のUSBメモリ |
| 通信プロトコル | ECHONET Lite※1、電気自動車充放電器 Release P1、分電盤メータリング Release P.1※2 |
| 通信仕様認証規格 | ECHONET Lite規格適合性認証※1（規格書バージョンVer.1.13）、 ECHONET Lite AIF仕様適合性認証※1電気自動車充放電器/電気自動車充電器・HEMSコント ローラ間Ver.1.30 |
| 外形寸法（横×高さ×奥行き） | 75mm×120mm×29.5mm |
| 動作電源 | マルチV2Xパワーコンディショナより給電 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | -20～50℃（結露および氷結なきこと） |
| 使用周囲湿度 | 25～95％RH（結露および氷結なきこと） |
| 質量 | 約140g |
| 取付け方式・方法 | 壁取付・ネジ止め |
| 保護構造 | IP20相当 |
| ケース材質 | PC+ABS |
| ケース外装色 | 白 |
| 遠隔モニタリングサービス | 遠隔モニタリング、遠隔設定、異常時メール送信 |
※1. ECHONET Lite対応機器とは、一般社団法人エコーネットコンソーシアムが発行したECHONET Lite規格およびアプリケーション通信インターフェース仕様（ECHONET Lite AIF 仕様）に準拠した機器です。ECHONET Lite、ECHONET Lite AIF、ECHONETロゴマークは、一般社団法人エコーネットコンソーシアムの登録商標です。
※2. 電力計測ユニット接続時のみ使用可能です。
| 形式 | KP-DB75B-EP | KP-DB75B-EP-EF |
| タイプ | 一般用 | 蓄電池・エネファーム※1併設連系用 |
| 定格入力電圧 | AC202V | |
| 電気方式 | 単相3線式 | |
| 定格電流 | 合計75A | |
| 設置環境 | 屋内設置 | |
| 使用周囲温度 | -5～40℃（ただし結露および氷結なきこと） | |
| 使用周囲湿度 | 45～85%RH（ただし結露および氷結なきこと） | |
| 外形寸法（横×高さ×奥行き） | 572mm×325mm×124mm | 644mm×325mm×124mm |
| 質量 | 約7.2kg | 約8.3kg |
| ケース外装色 | 白 | |
| 取付け方式•方法 | 壁取付・ネジ止め | |
※1.「エネファーム」 は大阪ガス（株）、東京ガス（株）、ENEOS（株）の登録商標です。
| 形式 | KP-GWAP-MUBP |
| 計測機能（外部発電計測） | 単線3線200V、100A 3点 うち1点は単相2線100Vも可 |
| 計測機能（分岐計測） | 単相2線200V / 100V、30A 6点 |
| 表示部 | LED4点：状態表示 |
| 操作方法 | DIP-SW：計測機能の設定、リセットSW、積算電力量リセットSW |
| 動作電源 | 単線3線 100V / 200V |
| 最大消費電力 | 5W以下 |
| 設置環境 | 屋内設置 |
| 使用周囲温度 | -20〜+50℃（ただし結露及び氷結なきこと） |
| 使用周囲湿度 | 25〜95%RH（ただし結露及び氷結なきこと） |
| 外形寸法 | 130mm × 260mm × 60mm |
| 質量 | 約700g |
| 取付け方式・方法 | 壁面取付・ネジ止め |
| ケース材質 | ABS |
| ケース外装色 | 白（開閉部：グレー） |
| 形式 | KP-FRDV |
| 外形寸法（横×高さ×奥行き） | 336mm×1300mm×150mm |
| 質量 | 約18kg |
| 設置環境 | 屋外設置 |
| 取付け方式・方法 | 自立設置 |
| 材質 | 金属 |
| 外装色 | シルバー |
| 備考 | EVユニットを自立設置する際に使用下さい。本体は基礎にて固定ください。 |
| 形式 | KP-DDAP-HO |
| 外形寸法（横×高さ×奥行き） | 177mm×226mm×90mm |
| 質量 | 約1kg |
| 設置環境 | 屋外設置 |
| 取付け方式・方法 | 壁面取付・ネジ止め |
| 材質 | 充放電コネクタホルダフレーム：金属 充放電コネクタホルダカバー：樹脂 |
| 外装色 | 充放電コネクタホルダフレーム：シルバー 充放電コネクタホルダカバー：ブラック |
| 備考 | 充放電コネクタをEVユニットとは別に収納する際に使用ください。 |
