ダイヤゼブラ電機蓄電池の紹介
ダイヤゼブラ電機のEIBS7は住宅用蓄電池の全メーカー中出荷台数が1番！

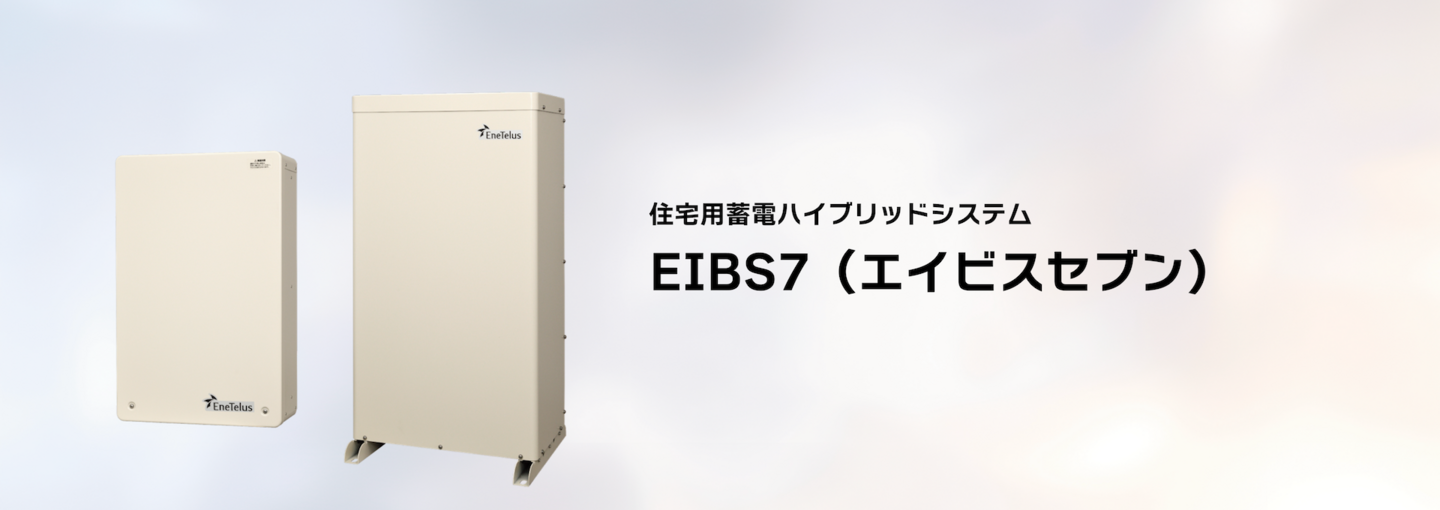

EIBS7（エイビスセブン）の機能ポイント
EIBS7は、太陽光発電と蓄電池の機能を兼ね備えたハイブリッド型パワーコンディショナです。1台に集約することで、太陽光で発電した直流電力を家庭用の交流電力へ変換する際のエネルギーロスを最小限に抑え、設置機器の削減によりスッキリとした外観を実現します。ダイヤゼブラ電機は特にパワーコンディショナの開発に注力しており、他社製品に比べて高出力で、多回路の太陽光発電システムにも対応可能です。

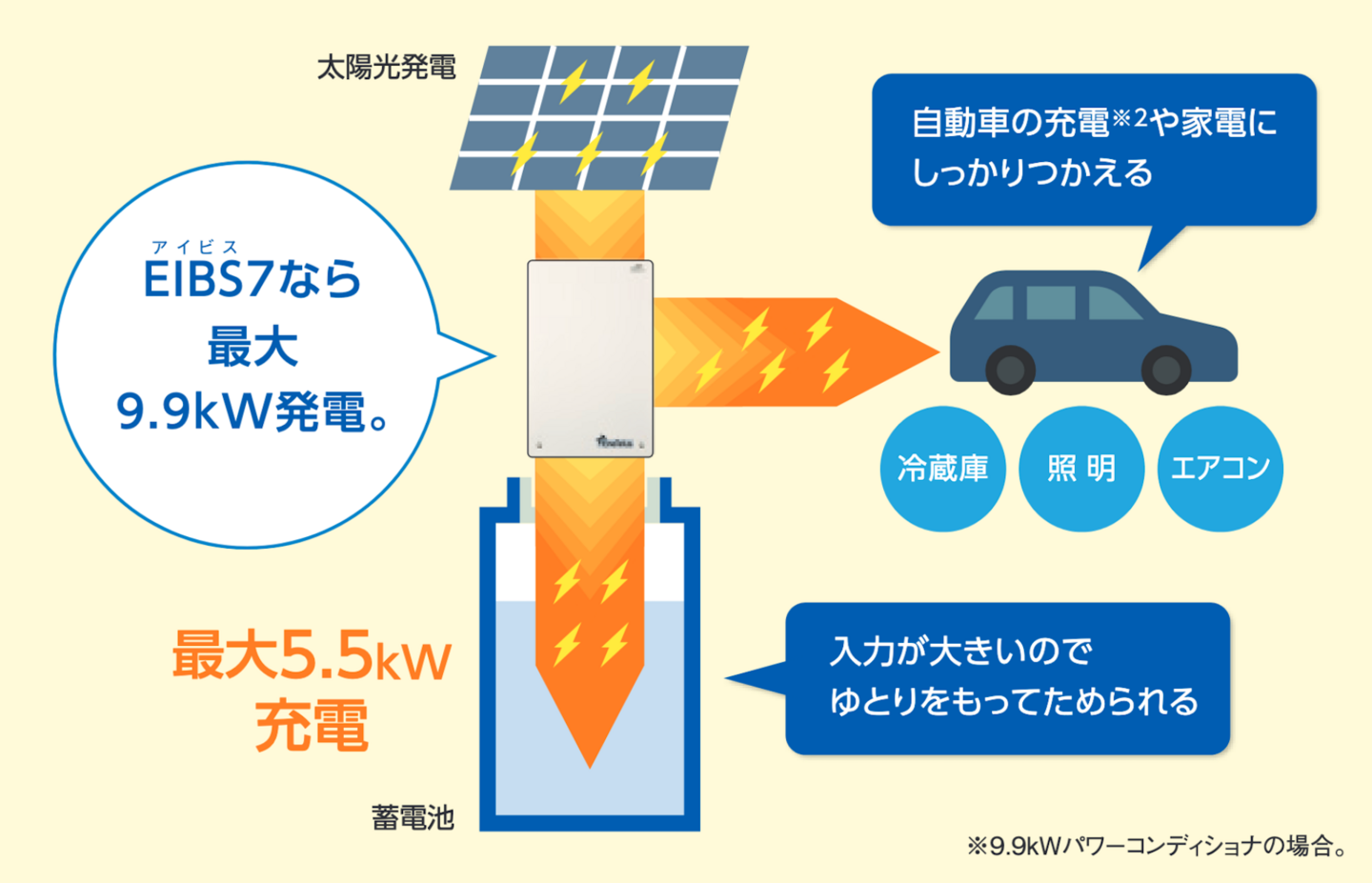

パワーコンディショナは、定格出力5.5kW、8.0kW、9.9kWの3種類があり、太陽光発電の回路数や発電量に応じて最適なモデルを選べます。蓄電能力も5.5kWと高いため、多くの太陽光パネルを設置しているご家庭や、屋根の形状が複雑で回路数が多い場合でも、発電した電力を効率よく、素早く蓄えることが可能です。
高出力5.5kWで安心の電力供給
EIBS7は5.5kWの大出力を備えており、複数の電化製品を同時に使用できる十分なパワーを持っています。さらに、“全負荷対応”により、100Vと200Vの電化製品を同時に使える設計を採用したのは、業界でEIBS7が初めてです。
こんな方におすすめ！
• 太陽光発電のパワーコンディショナの交換を検討中の方
• 大容量の蓄電池をお探しの方
• 発電量の多い太陽光システムを導入している方
• 複雑な寄棟屋根などで回路数が多い方

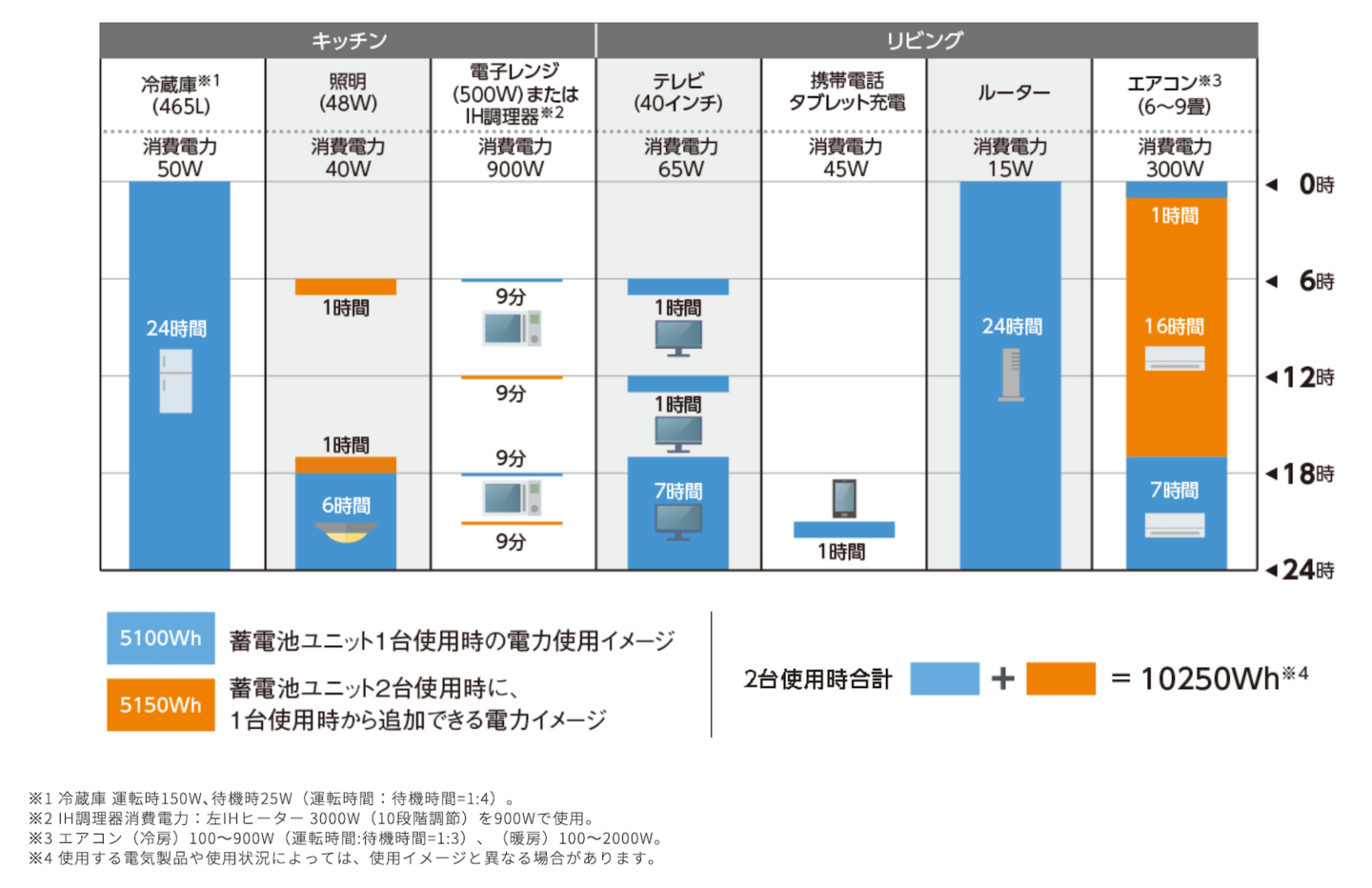

しっかり備える or たっぷり大容量
蓄電容量は、7.04kWhと14.08kWh (7.04kWhを2台設置）の2容量から選択できます。
EIBS7は増設が可能なため、最初に7.04kWhを設置し、家族の増加やライフスタイルの変化に合わせてもう1台7.04kWhを設置することもできます。
充放電サイクルは業界トップクラスの12,000回、蓄電池をフル活用して1日に2サイクル稼働させた場合でも、約16.4年間は劣化を気にせず使用できるとされています。

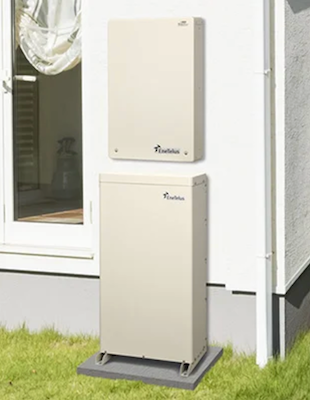

設置後の見た目がスマート
蓄電池を設置する際は、蓄電池本体に加え、パワーコンディショナや計測ユニット、配管などが必要になり、どうしても設置スペースがごちゃつきがちです。
そこでEIBS7は、必要な機器を最小限の2つに抑えた「コンパクト設計」を採用し、スッキリとした設置環境を実現しました。
自立運転時の最大出力は5.5kW
EIBS7は、停電を感知すると自動で自立運転に切り替わり、家全体に電気を供給できる「全負荷対応」モデルです。自立運転時の最大出力は5.5kWと、業界標準の約2倍のパワーがあり、どの部屋でも電気が使えるため、普段と変わらない生活を維持できます。さらに、太陽光発電と組み合わせれば、日中は発電した電気を使用しながら、余った電力を蓄電池に蓄えることが可能。停電が長引いても電力を補えるので、安心して過ごせます。
200V機器も使える
EIBS7は200V機器にも対応しているので、停電時にエアコンやIHクッキングヒーター、エコキュートも5.5kWの範囲以内で使用できます。
こんな方におすすめ！
• オール電化のご家庭にお住まいの方
• 停電時でも家全体で電気を使いたい方

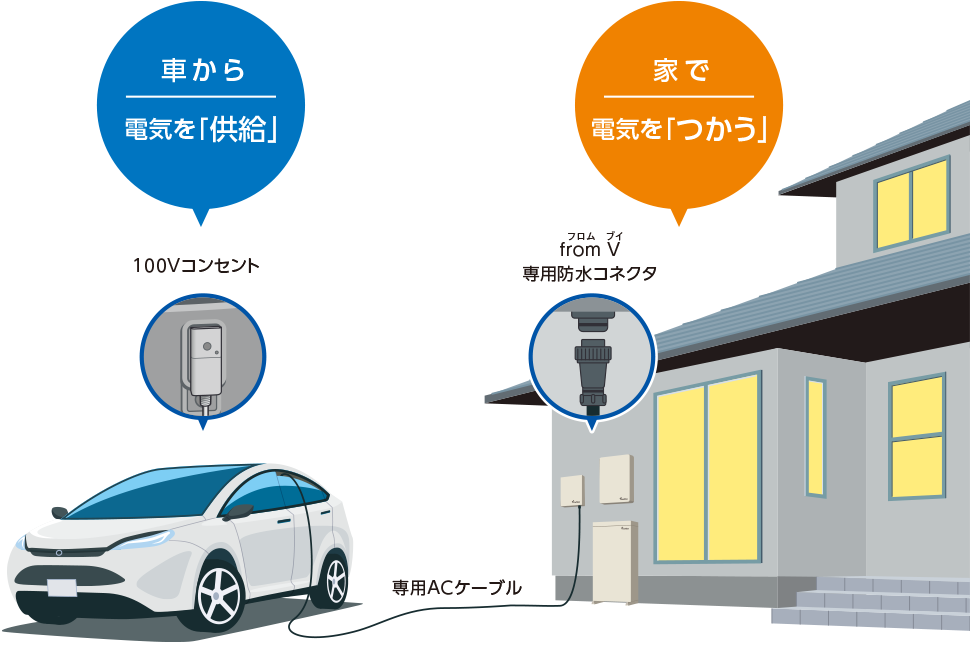

外部給電アダプタ from V（別売り）
外部給電アダプタ from V
EIBS7は、停電を感知すると自動で自立運転に切り替わり、家全体に電気を供給できる「全負荷対応」モデルです。自立運転時の最大出力は5.5kWと、業界標準の約2倍のパワーがあり、どの部屋でも電気が使えるため、普段と変わらない生活を維持できます。さらに、太陽光発電と組み合わせれば、日中は発電した電気を使用しながら、余った電力を蓄電池に蓄えることが可能。停電が長引いても電力を補えるので、安心して過ごせます。
EIBS7はインターネットに接続することで、ご家庭のスマートフォンやタブレットから運転管理が可能です。システムの運転状況をリアルタイムで確認できるだけでなく、あらかじめ設定された管理モードの中から最適なものを自由に選択できるため、ライフスタイルに合わせて電力の効率を最大限に高められます。
専用アプリをスマホやタブレットにダウンロードしておけば、パワーコンディショナ内蔵のネットワークと連携し、手元でモードの切り替えや蓄電池の運転状況の確認が可能。さらに、機器に異常が発生した場合は通知が届くため、すぐに状況を把握できて安心です。
太陽光発電の状況や蓄電池の状態を確認する際には、業界初の**「音声でお知らせ機能」**を搭載した表示ユニットが活躍します。停電時には、蓄電池の運転状況や必要な情報を音声や画面表示で案内してくれるため、スマートフォンの操作が苦手な方でも安心して利用できます。
安心の長期保証
EIBS7は、製品の機能※および蓄電容量に対し標準で15年の保証を提供しています。さらに、保証期間内であれば**初期の蓄電可能容量の60％**が維持されることが保証されています。
※施工説明書および取扱説明書の指示に従い、正しく設置・使用された場合に適用されます。
高い安全性を追求した設計
蓄電池にはリン酸鉄リチウムイオン電池セルを採用し、高い安全性を確保。釘刺し試験でも発火しないことが確認されており、屋外設置にも適した安心の設計となっています。
製品仕様
| 入力（DC：太陽電池） | EHF-S55MP3B | EHF-S80MP4B | EHF-S99MP5B |
| 5.5kW 3回路モデル | 8.0kW 4回路モデル | 9.9kW 5回路モデル | |
| 最大入力電力（ストリングあたり） | 2150W | ||
| 最大入力電圧 | 450V | ||
| 入力運転電圧範囲/定格入力電圧 | 30-450V/300V | ||
| 最小入力電圧/起動電圧 | 25V/35V | ||
| ストリング数（MPPT入力数） | 3 | 4 | 5 |
| 最大入力電流（ストリングあたり） | 10.3A | ||
| 充電/放電部（DC：蓄電池） | |||
| 対応蓄電池ユニット | EOF-LB70-TK ※1 | ||
| 蓄電容量（初期実効容量） | 定格7.04kWh（6.2kW ※2） | ||
| 蓄電池入力回路 | 1回路 | ||
| 充電電力 | 5.5kW ※3 | ||
| 放電電力 | 5.5kW ※3 | ||
| 変換方式（充電） | 連系運転時：電力指令追従PWM方式（シームレス制御） | ||
| 自立運転時：電力指令追従PWM方式（シームレス制御） | |||
| 変換方式（放電） | 連系運転時：電力指令追従PWM方式（シームレス制御） | ||
| 自立運転時：電力指令追従PWM方式（シームレス制御） | |||
| 出力（AC：連系運転時） | |||
| 相数 | 単相2線式（単相3線式配電線に接続） | ||
| 変換方式 | 電圧型電流制御方式 | ||
| 定格出力 ※4 | 5500W | 8000W | 9900W |
| 定格出力電圧 | 202V | ||
| 公称出力電圧範囲 | 160-238V | ||
| 定格出力周波数 | 50Hz,60Hz | ||
| 定格出力電流 | 27.5A | 40.0A | 49.5A |
| 定格出力時力率 | 0.95以上 | ||
| 出力電流ひずみ率 | 総合5%以下、各次3%以下 | ||
| 出力（AC：自立運転時） | |||
| 電気方式 | 単相3線式 | ||
| 変換方式 | 電圧型電圧制御方式 | ||
| 最大出力 | 最大5.5kVA ※7 | ||
| 出力電圧 | U-O間101V±6V, W-O間101V±6V | ||
| 効率（太陽光） | |||
| 効率 ※5 | 96.00% | ||
| 最大効率 | 96.50% | ||
| 保護 | |||
| 単独運転検出：受動的方式 | 周波数変化率検出方式 | ||
| 単独運転検出：能動的方式 | ステップ注入付周波数フィードバック方式 | ||
| 基本データ | |||
| 本体寸法（W/H/D） | 445/698/198mm（本体） | ||
| 蓄電池寸法（W/H/D） | 580/1070/370mm（本体） | ||
| 本体質量 | 30kg | 33kg | 33kg |
| 蓄電池質量 | 130kg | ||
| 設置場所 | 屋外 | ||
| パワコン使用環境温度範囲 | －20℃～＋45℃ ※8 | ||
| 蓄電池使用環境温度範囲 | －10℃～＋45℃ ※8 | ||
| 騒音（定格） ※6 | パワコン：40dB以下 | ||
| 絶縁方式 | トランスレス方式 | ||
| 冷却方法 | パワコン：内部ファン、蓄電池ユニット：自然空冷 | ||
| 防水防塵保護等級（JIS） | IP55相当 | ||
※1 本製品は蓄電ハイブリッドパワーコンディショナEHF-S55MP3B/S80MP4B/S99MP5Bに対応した仕様となっています
※2 JEM1511で定義された算出方法により計算された値
※3 最大出力可能時間には制限があります
※4 全てのストリングを使用した場合の値
※5 JIS C 8961にて規定される条件に準じた効率
※6 パワーコンディショナの前面中央から1m離れた床面から高さ1mの位置において、JIS C 1509-1のA特性で騒音を測定
※7 モーターで作動する機器や運転開始時に大きな電流が流れる機器は使用できない場合があります
※8 周囲温度が高いと温度上昇抑制が働き、出力が抑制されます
| モデル | EOF-LB70-TK※7 |
| 入力 |
|
| 蓄電容量（初期実効容量） | 定格7.04kWh （6.2kWh※8) |
| 蓄電池入力回路 | 1 |
| 充電電力（AC） | 5500W |
| 放電電力（AC） | 5500W※9 |
| 変換方式（充電） | 連系運転時：電力指令追従PWM方式（シームレス制御）／自立運転時：電力指令追従PWM方式（シームレス制御） |
| 変換方式（放電） | 連系運転時：電力指令追従PWM方式（シームレス制御）／自立運転時：電力指令追従PWM方式（シームレス制御） |
| 基本データ | |
| 蓄電池寸法 | 580/1070/370mm （D：脚部を含むと459mm） |
| 蓄電池質量 | 130kg |
| 設置場所 | 屋外 |
| 蓄電池使用環境温度範囲 | -10～+45℃※4 |
| 冷却方法 | 自然空冷 |
| 防水防塵保護等級（JIS） | IP55相当 |
※7 本製品は蓄電池対応ハイブリッドパワーコンディショナEHF-S55MP3B/S80MP4B/S99MP5Bに対応した仕様になっています。
※8 JEM1511で定義された算出方法により計算された値。
※9 最大出力可能時間には制限があります。
| 機器名称 | 型式 | 仕様 |
| ハイブリッドパワーコンディショナ | EHF-S55MP3B | 5.5kW/3回路 |
| EHF-S80MP4B | 8.0kW/4回路 | |
| EHF-S99MP5B | 9.9kW/5回路 | |
| CTセンサーキット | EOF-16CT100A | 100A16ΦCT／30mケーブル |
| EOF-24CT100A | 250A24ΦCT／30mケーブル | |
| EOF-36CT600A | 250A36ΦCT／30mケーブル | |
| パワコン-蓄電池間通信ケーブル | ZC-PB10／-PB20／-PB30 | 10m／20m／30m |
| 電源切替BOX | FPCD-DS63M6 | 日東工業（株）製 60A |
| TAB-JID-2 | 河村電器産業（株）製 60A | |
| 表示ユニット“AdVoice” | ZDIS-27ENB01 | 2.7インチモニター |
| 表示ユニット用ケーブル | ZC-RS10B | 10m |
| ZC-RS15B | 15m | |
| ZC-RS30B | 30m | |
| ZC-RS50B | 50m | |
| 隠ぺい配線用スリーブ | EOF-SLV-T1 |
| モデル | 外部給電アダプタ EOC-AD15EX |
| 入力（AC） | |
| 入力方式 | 単相2線式(車載AC電源より入力) |
| 最大入力電力 | 1500W |
| 入力運転電圧範囲/定格入力電圧 | 85～110V/100V |
| 定格入力電流 | 15A |
| 周波数 | 50Hz,60Hz |
| 出力（DC） | |
| 最大出力電力 | 1400W |
| 定格出力電圧 | 350V |
| 最大変換効率 | 94% |
| 基本データ | |
| 外部給電アダプタ寸法(W/H/D) | 337/429/93.4mm（337/429/148mm 取付金具込み） |
| 外部給電アダプタ質量 | 9kg |
| 専用ACケーブル ZC-AC08B | 8m |
| 設置場所 | 屋外(ACプラグ部は屋内〈車内〉) |
| 使用環境温度範囲 | -20℃～+45℃(ACプラグ部は-10℃～+40℃) |
| 騒音 | 25dB以下 |
| 絶縁方式 | 非絶縁（トランスレス) |
| 冷却方法 | 自然空冷 |
| 防水防塵保護等級(JIS) | IP55相当 |
| パワーコンディショナ運転モード | 自立運転中のみ動作(他は待機中となる) |
